| CV300系列HCB籠式雙座調節閥 |
| 產品型號：CV300-HCB |
|
|
產品概述：
HCB籠式雙座調節閥是一種壓力平衡式的調節閥,閥體流體通道呈S流線型,還設有一個改善套筒周?chē)黧w平穩流動的導流翼,優點是壓降損失小,流量大,可調范圍廣,流量特性曲線精度高,動態穩定性好,噪音低,空化腐蝕小。
調節閥配用多彈簧式薄膜執行機構,結構緊湊,輸出力大。適宜控制高溫,低溫的高壓差流體。
技術參數和性能
閥體
型式:直通雙座鑄造球形閥
公稱通徑:40~200m
公稱壓力:ANSI121150、300、600JIS10、16、20、30、40KPN1.6、4.0、6.4MPa
連接型式:法蘭式:FF、RF、RJ、LG
標準按JIS ANSI B16.5;JIS
B2201JB/T79.1PN1.6MPa,JB/T79.2凹凸面
焊接式:嵌接焊SW(40~50mm)
對接焊BW(65~200mm)
材料:HT200 ZG25 ZG1Cr18Ni9 ZGOCr17Ni12Mo2 1.25Cr0.5Mo
5.0Cr0.5Mo SCPH21 SCPH61Ti
上閥蓋:常溫型(P):一17~+230℃
伸長I型(E1):-45~-17℃,+230~+566℃
伸長II型(E2):整體式(E2I):一100~一45℃
焊接式(E2W):一196~-100℃
壓蓋型式:螺栓壓緊式
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉編織填料。
閥內組件
閥芯型式:壓力平衡式閥芯
流量特性:高精度流量特性高容量套筒流量特性
工作范圍:軟閥座的工作溫度和壓差司太萊堆焊的工作溫度和壓差
備注:整體式和分離式套筒應根據公稱通徑、材料、工作溫度而定。
材料:一17-4PH、0017Ni12Mo2)司太萊堆焊
執行機構
型式:HA多彈簧式薄膜執行機構
膜片材料:乙丙橡膠夾尼龍
彈簧范圍:0.02~0.10,0.08~0.24MPa
供氣壓力:0.14,0.16,0.28,0.40MPa
氣源接頭:Rc1/4
環境溫度:一30~+70℃
備注:該閥也可配用VAS和VP執行機構
閥作用型式:氣一開式或氣一關式
附件:定位器、手輪機構、氣動閥位傳送器
性能
泄漏量:金屬閥座:符合標準ANSI B16.104II級,小于額定Cv的0.5%
聚四氟乙烯閥座:符合標準ANSIB16.104VI級,小于額定Cv的10-7
回差:3%(不帶定位器);1%(帶定位器)
線性:士5%(不帶定位器);士1%(帶定位器)
備注:采用標準的V型聚四氟乙烯填料
可調范圍:50:1 |

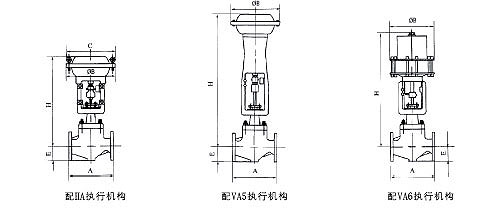

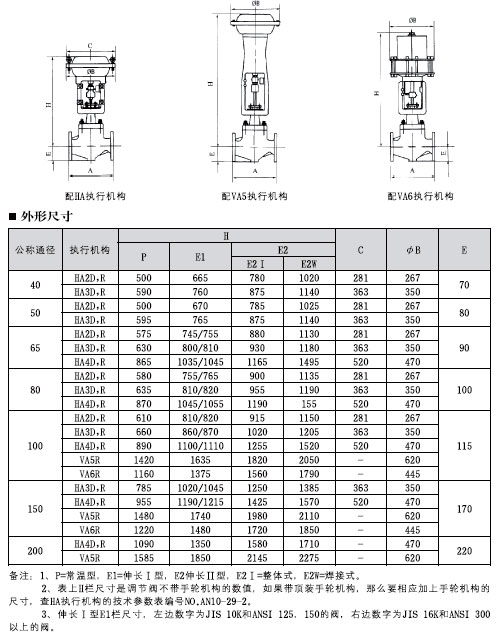

外型尺寸及結構圖：
 |
|
